Заменяем графиты в шлифовальном аппарате

Мелкая пыль, образующаяся при шлифовке различных поверхностей, увеличивает нагрузку на шлифовальные электроприборы. При остановке мотора и при перебоях в его работе, когда резко падает число оборотов, следует подумать о замене графитовых элементов.

При ремонте электроприборов помните, что необходимо выключить прибор из сети! Для ремонта шлифовального аппарата сначала снять ручку (держатель) и шлифовальный круг. Запомните последовательность демонтажа и какой винт относится к тем или иным соединениям, поскольку не все винты имеют одинаковый диаметр. Теперь осторожно отделите правую половину корпуса. При желании можно снять зажимы с графитовых стержней и удалить их. Но проще отсоединить сначала весь несущий блок. Его можно подтянуть вверх и вытолкнуть застрявшие стержни. Из-за мелкой пыли, которая образуется во время шлифовки, может произойти заклинивание еще не полностью выработанных стержней. В этом случае их надо лишь очистить. Если же стержни стерлись наполовину, их надо заменить на новые. Для этого следует протолкнуть их вместе с пружиной во втулку и защелкнуть скобу. Придерживайте большим пальцем, чтобы они не выскочили наружу. Дальнейшие действия аналогичны демонтажу - только в обратном порядке. Прежде чем снова включить аппарат, надо проверить прибор на сопротивление и напряжение. Это должен сделать специалист.

1. Прежде чем приступить к ремонту, необходимо выключить прибор из сети. Затем снять ручку прибора.

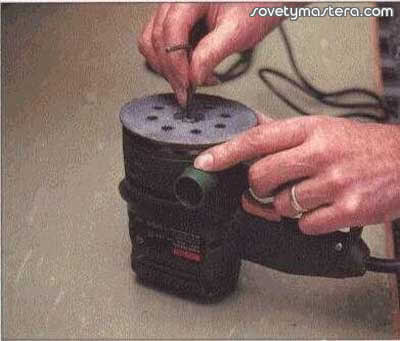

2. Открутить гайку шлифовальной пластины с помощью специального ключа.

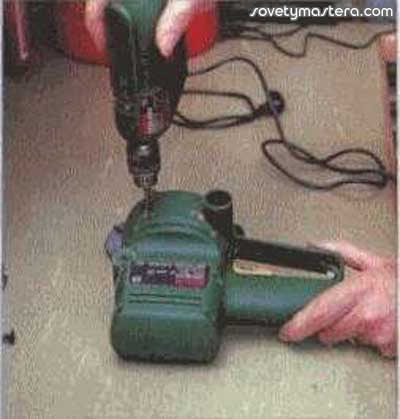

3. Вывинтить все 5 винтов на кожухе и ручке прибора.

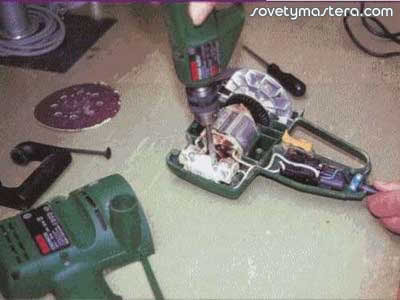

4. Извлеките графитовые стержни. Чтобы облегчить их замену, нужно предварительно вывинтить винты в блоке.

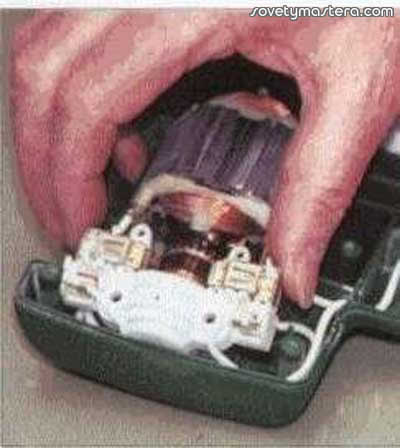

5. Теперь весь блок со стержнями легко снимается.

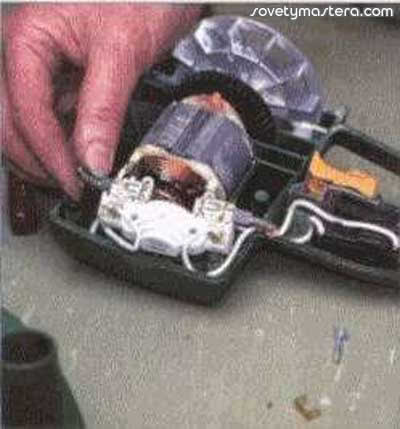

6. Сняв зажим, можно вынуть стержни вместе с прижимной пружиной.

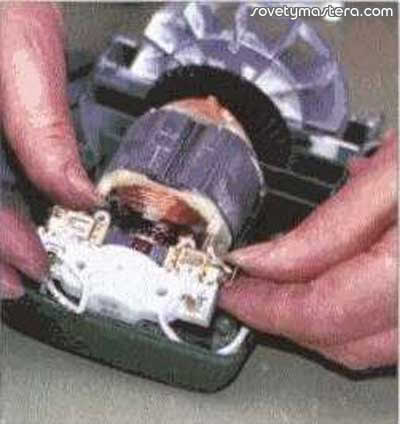

7. Вставьте новые графитовые стержни и снова наденьте зажим.

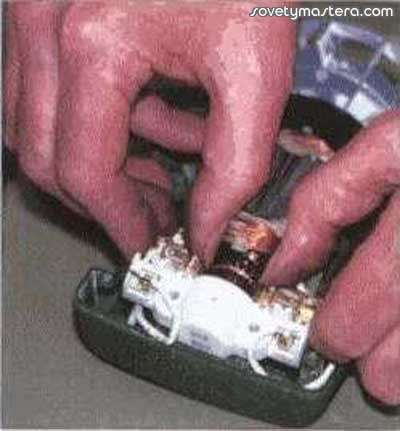

8. Прижмите графитовые стержни большими пальцами немного назад.

Инструменты:

Крестообразная отвертка, щипцы или ключ (для снятия шлифовальной пластины).
